南京市綜合交通仿真決策支撐平臺系統 ——居民出行調查采集系統（上篇）
南京市綜合交通仿真決策支撐平臺——居民出行調查采集系統（上篇）
供稿：我院交通大數據工程技術研究中心
整理：技術創新部
引言
我院交通大數據工程技術研究中心一直致力于本市綜合交通數據庫建設，現已初步建立城市基礎地理信息數據庫、城市綜合交通調查數據庫、城市多源時空交通大數據庫等。不僅具備較為完善的城市交通調查支撐技術、多尺度綜合交通模型決策仿真技術，近年來還致力于多源頭城市交通大數據融合挖掘分析、大數據對城市交通模型的規則表征洞察的深度應用等方面的技術研發，并在此基礎上構建了南京市綜合交通仿真決策支撐平臺系統。

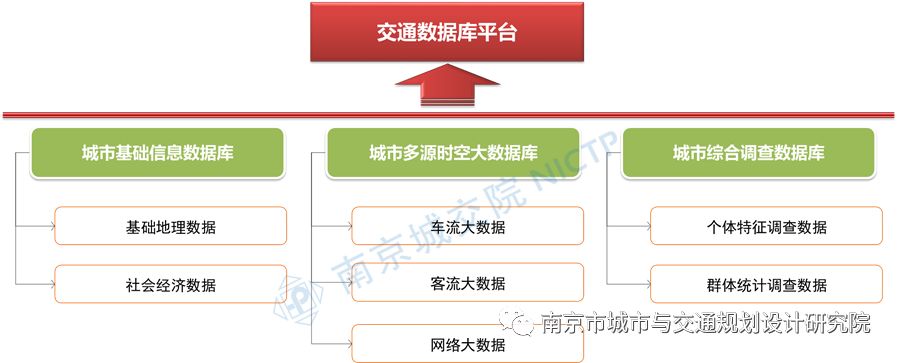

圖1 南京綜合交通數據庫平臺
南京市綜合交通仿真決策支撐平臺系統總體由三大模塊構成。最底層為數據采集系統，主要負責對實時接入的動態數據進行邏輯清洗以及空間關聯，同時對人工調查（主要是居民出行調查）提供數據采集終端，形成無紙化調查模式，并將調查數據實時上傳至數據庫進行分析。其次為狀態感知系統，融合多源頭數據對現狀綜合交通運行特征以及內部演變機理進行深度感知。最上層為仿真應用系統，基于狀態感知系統構建宏觀交通仿真引擎，對綜合交通設施評估、戰略評估、政策評估提供全面的仿真決策支撐。
本次重點介紹新型居民出行調查數據采集系統。該系統全面應用于2017年南京市新一輪居民出行調查，全方位采集了居民出行信息。
系統設計
為支撐新一輪南京市城市總體規劃和南京市城鄉綜合交通規劃，在市政府、市規劃局、市其他相關職能部門以及各區區政府、區規劃局的大力支持下，我院交通大數據工程技術研究中心于2017年底前完成了新一輪南京市居民出行調查實施工作。
由于既有的紙質調查方式和既有的基于移動設備的調查方式均存在一定程度的不足，故本次調查采用自主開發設計的居民出行數據采集系統。
本次設計的新型調查系統是對既有基于移動設備的調查系統的改善，不僅重點設計了居民出行路徑選擇及出行軌跡采集模塊，豐富了出行調查內容，最大化保留了出行調查的完整度和時空度；還實現了調查邏輯的即時檢驗，在實際調查過程中對調查填寫內容進行邏輯信息自動判斷并實時報錯，最大化保證了出行調查的效率和精度；同時實時上傳調查數據至后臺服務器，后臺提供初步統計、分析、展示功能，隨時跟蹤調查質量并按需提供初步分析結果。
表1 不同居民出行調查方式對比
對比內容 | 既有紙質調查 | 既有調查軟件 | 本次新型調查系統 |
采集方式 | 紙質化采集 | 電子化采集 | 電子化采集 |
采集內容 | 傳統家庭屬性、成員屬性及出行屬性采集 | 較紙質調查新增位置信息定位采集功能 | 較既有調查軟件新增出行路徑選擇功能、出行路徑文字描述功能、出行路徑軌跡采集功能、出行距離實時計算功能。 |
質量監控 | 無 | 無 | 設定出行邏輯檢驗規則，對不同邏輯類型進行預判并報錯提醒 |
數據上傳 | 后期人工錄入 | 按設備依次導出 | 即時上傳至后臺服務器并以規定方式存儲 |
調查擴展 | 無 | 可擴展 | 可擴展 |
數據分析 | 無 | 無 | 后臺服務器開發家庭屬性、成員屬性、出行強度、目的、方式、時段、時耗、距離、OD等模塊的初步統計、分析、展示功能。 |
本次新型居民出行調查系統分為兩個部分：手持客戶端和后臺服務器端。客戶端通過無線網絡與服務器端進行交互，服務器端接收到數據信息后進行保存以備實時數據查看跟蹤以及后期數據分析處理。
調查系統基于Android體系技術，在Android Studio開發環境中進行，結合SDK組件實現系統客戶端設計，借助高德地圖API實現地圖服務和定位服務設計，利用JDBC實現與服務器數據庫的通信，使用Tomcat作為WEB服務器，使用MySQL搭建后臺數據庫。采集數據實時上傳至后臺服務器，后端提供對已經獲取的數據進行初步統計、分析與展示功能。

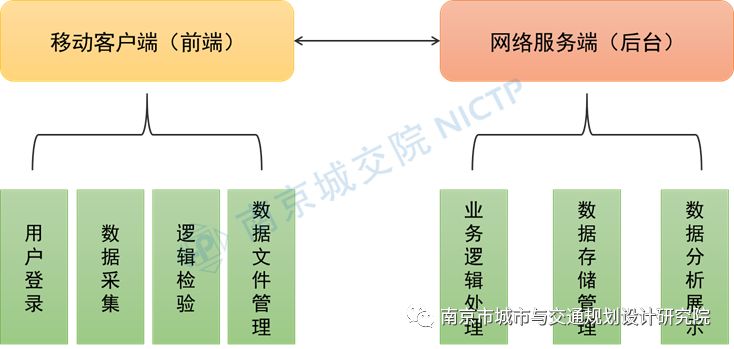

圖2 新型居民出行調查系統應用架構
系統功能
設計的新型調查數據采集系統具有很強的通用性和可擴展性，主要包含以下功能：無紙數據采集功能、實時數據校驗功能、精準出行畫像功能、系統數據分析功能等。后三個功能是本次新型調查系統的創新之所在。
圖3 四大功能模塊
● 無紙數據采集功能
無紙數據采集功能是調查系統基礎功能，實現移動端調查數據的電子化數字化采集以及調查數據的實時上傳并更新至后臺數據庫。調查系統的采集內容根據居民出行調查需求而定，可以添加定制化的需求匯聚到調查系統中。
● 實時數據校驗功能
實時數據校驗功能是調查系統核心功能。實現數據邏輯的實時校驗以及樣本分布的實時校驗。設定出行邏輯檢驗規則，進行預判并報錯提醒，最大化保證調查數據質量。同時后臺隨時查看調查樣本分布及調查采集數據，實時質量跟蹤。
● 精準出行畫像功能
精準出行畫像功能是調查系統核心功能，實現出行路徑的選擇以及出行軌跡的采集。利用地圖引擎技術和捜索引擎技術，對出行過程中的出行路徑進行選擇糾偏及繪制還原，并獲取出行軌跡坐標序列，以供后續進行出行軌跡分析。
● 系統數據分析功能
系統數據分析功能是調查系統延伸功能，一鍵化完成數據分析，交互展示調查統計結果。調查數據實時上傳至后端服務器數據庫中，進行統一的數據存儲及管理。開發居民出行特征分析模塊，一鍵化交互式展示居民出行調查結果。
